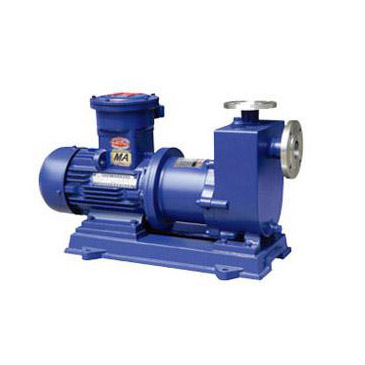

一、ZCQ型自吸磁力泵产品概述：
ZCQ型磁力传动离心泵（简称自吸磁力泵）是将永磁联轴器的工作原理应用于离心泵的新产品，设计合理，工艺**，具有全密封，无泄漏，耐腐蚀的特点，其性能达到国外同类产品的**水平．磁力泵结构紧凑，外形美观，体积小，噪音低，运行可靠，使用维修方便．可广泛应用于化工，制药，石油，电镀，食品，电影照相洗印，科研机构，国防工业等单位抽送酸，碱液，油类，稀有贵重液，镀液，挥发性液体，以及循环水设备配套．特别是易燃，易爆，挥发性液体的抽送，选用此泵则更为理想．
二、ZCQ型自吸磁力泵工作原理：
本泵采用外混式轴向水泵结构，泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部件组成。泵启动后，在离心力的作用下，吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气水混合物，混合物经蜗壳进入气液分离室，随着速度减慢，导致气水分离，空气由泵出液口排出，液经回水孔返回泵内，经过多次循环，进液管道中的空气被排净，使泵内形成一定的真空度，达到自吸作用。
三、ZCQ型自吸磁力泵的主要性能参数：
流量：3-50m3/h
扬程：12-50m 电机功率：0.37-15kW 使用温度：≤80℃(根据用户需求可定制达到≤200℃) 材质:1Cr18Ni9Ti (可定制304.316.316L材质)
四、ZCQ型自吸磁力泵型号意义：
五、ZCQ型自吸磁力泵的性能参数表
型号
进口-出口
|
流量
Q
m3/h
|
扬程
H
m
|
转速
n
r/min
|
效率
ゥ
%
|
配带电
机功率
KW
|
自吸
性能
m/3分
|
|
ZCQ20-16-100
|
0.8
1.6
1.9
|
8.5
12
6
|
2900
|
17
19
20
|
YS7112
0.37
|
4
|
|
ZCQ25-20-115
|
1.5
3
3.6
|
16.5
15
13.5
|
2900
|
24
26
27
|
YYB802-2
1.1
|
4
|
|
ZCQ32-25-115
|
1.9
3.2
3.8
|
17
15
13
|
2900
|
23
30
31
|
YYB802-2
1.1
|
4
|
|
ZCQ32-25-145
|
1.9
3.2
3.8
|
27
25
23
|
2900
|
21
28
29
|
YYB802-2
1.1
|
4
|
|
ZCQ40-32-125
|
3.8
6.3
7.5
|
22
20
18.5
|
2900
|
28
35
36
|
YYB90L-2
2.2
|
4
|
|
ZCQ40-32-160
|
3.8
6.3
7.5
|
34
32
29
|
2900
|
25
32
33
|
YYB120M-2
4.0
|
4
|
|
ZCQ50-40-145
|
7.5
12.5
15
|
27
25
23
|
2900
|
30
42
43
|
YYB112M-2
4.0
|
4
|
|
ZCQ50-40-160
|
7.5
12.5
15
|
34
32
29
|
2900
|
28
39
40
|
YYB112M-2
4.0
|
4
|
|
ZCQ50-32-200
|
7.5
12.5
15
|
52.5
50
48
|
2900
|
21
31
32
|
YYB132S2-2
7.5
|
4
|
|
ZCQ65-50-125
|
15
25
30
|
22
20
18.5
|
2900
|
40
51
52
|
YYB132S1-2
5.5
|
4
|
|
ZCQ65-50-160
|
15
25
30
|
34
32
29.5
|
2900
|
32
43
44
|
YYB132S2-2
7.5
|
4
|
|
ZCQ65-40-200
|
15
25
30
|
53
50
47
|
2900
|
25
37
38
|
YYB160M2-2
15
|
4
|
|
ZCQ80-65-125
|
30
50
60
|
22.5
20
18
|
2900
|
41
52
53
|
YYB132S2-2
7.5
|
4
|
|
ZCQ80-65-160
|
30
50
60
|
34
32
29
|
2900
|
36
48
49
|
YYB160M2-2
15
|
4
|
|
ZCQ80-50-200
|
30
50
60
|
53
50
47
|
2900
|
36
46
47
|
YYB180M-2
22
|
4
|
|
ZCQ80-50-250
|
30
50
60
|
84
80
75
|
2900
|
36
46
47
|
YYB220L2-2
37
|
4
|
|
ZCQ100-80-160
|
60
100
120
|
35
32
28
|
2900
|
46
55
56
|
YYB180M-2
22
|
4
|
|
ZCQ100-65-200
|
60
100
120
|
54
50
47
|
2900
|
42
53
56
|
YYB220L2-2
37
|
4
|
|
ZCQ100-65-250
|
60
100
120
|
86
80
74.5
|
2900
|
37
48
49
|
YYB250M-2
55
|
4
|
